Askartelunurkkaus.

[Hulk]

Maalihan lähti näköjään vielä saman päivän aikana. Tilalle tuli härskisti onnistunu etikka tummennus:

[TyyppiTyyppinen]

Ton takia mä kysyin sitä maalia ku ihmettelin et pysyykö se muka noin hyvin..
Halkeiliko se maali irti vai miten?

[Leiska]

On se vaan päräyttävän näkönen. Sitä koteloa odotellessa...

[V0hveli]

En taas hetkeen ole kirjoitellut pyssyprojekteista. Ei ole ollut aikaa ja nyt kun koulut on finito sitä aikaa taas on. Tänään sitten kävin ostamassa jo tosi pitkään mielessä olleen mp5k PDW:n. Tai siis lähes PDW. Tarkempisilmäiset tästä varmasti tulisivat ulisemaan joten puhuttakoon jatkossa vain mp5k:sta.

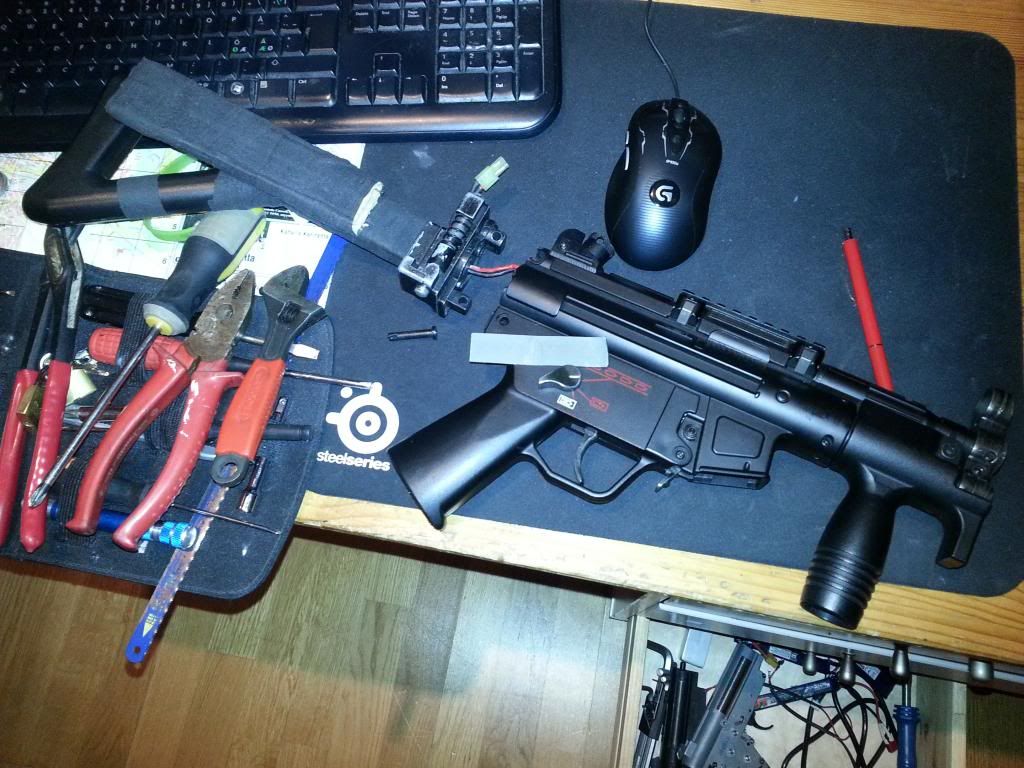

Nojoo, asehan ei ole marui, vaan galaxy. Kyseisen ruoskan kävin ostamassa pyssyn kuntoon nähden sopivalla hinnalla tuossa 3h sitten Hulkilta. Pyssy oli yhtenä kappaleena jopa automatkan ja heti kämpillä oli kyseinen piiska pakko purkaa atomeiksi. Ihan hyvä että purinkin....

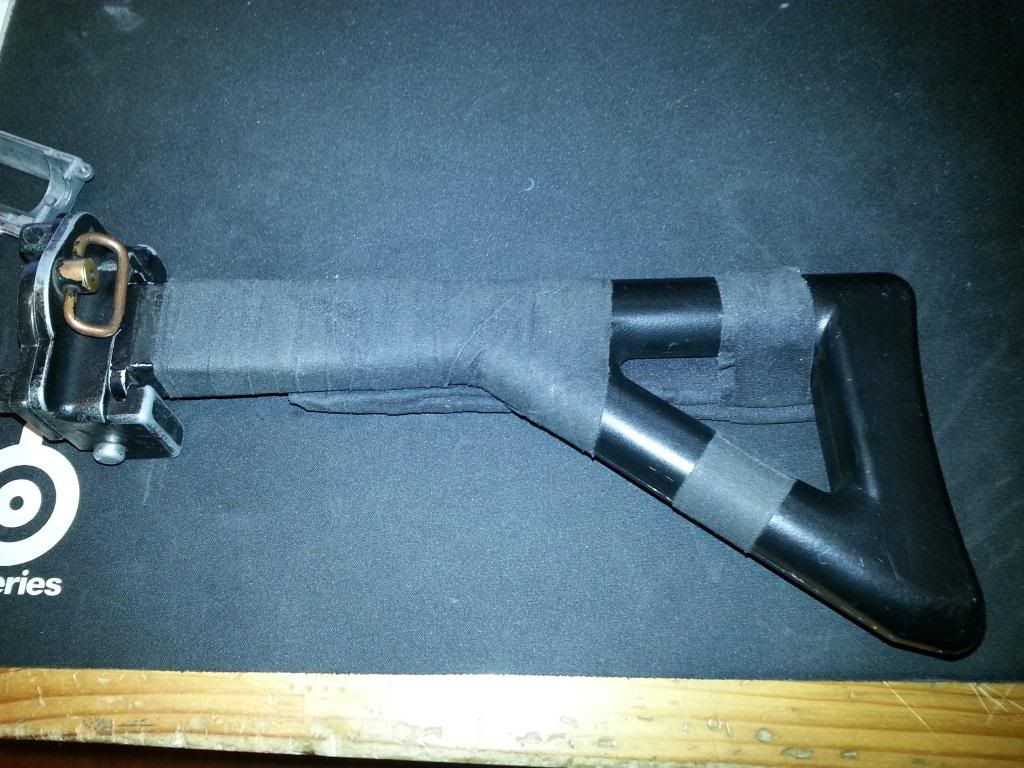

Vaikka aseen perässä on Teemu Selänne - tyyliset Leiskan toteuttamat "erkka lapaan"-ultragripit (Leiska selitti pahvisen pulikan perässä olevan akkukotelo, tää pyssy siis on jonkinsortin kiertopalkinto) on perä täysin ehjä. Aseen runko taas ei. Toinen perän korvista on murtunut ja tähän tehdäänkin kuluvalla viikolla varmasti alkuperäistä kestävämpi ratkaisu, mallia kemiallinen metalli, pakkausvanne ja epoksi.


Alotetaan projektointi vaikka tosta perästä. No sinne tulee 11.1v lipoakku sisälle. Milliampeeritunteja 1200-1400mah ja C-arvona kaikki 20C ylöspäin. Liitin todennäköisesti asettuu alkuperäiseen akkutilaan.


Nojoo, perä kun oli irti oli aika irroittaa aseen alarunko. TITTIDII! Tarkkasilmäisimmät taistelukenttien talttahampaat huomaavat rataslaatikossa jotain MYS-MYS-MYSTISTÄ!
Tässä vaiheessa suuni oli asennossa, jota parhaiten kuvannee kirjain "O". Sitten aloin nauramaan ja lähetin kuvan Hulkille, jonka kanssa olimme juuri vitsailleet että saletisti jotain on paskana, kun ase ei kaupantekohetkellä meinannut pelittää. Hulkkikin vain nauroi.
Samalla alkoi kuumottelemaan onko rattaat ja mäntä ehjät. Oli ne. Huh, tavallaan todellinen ihme.

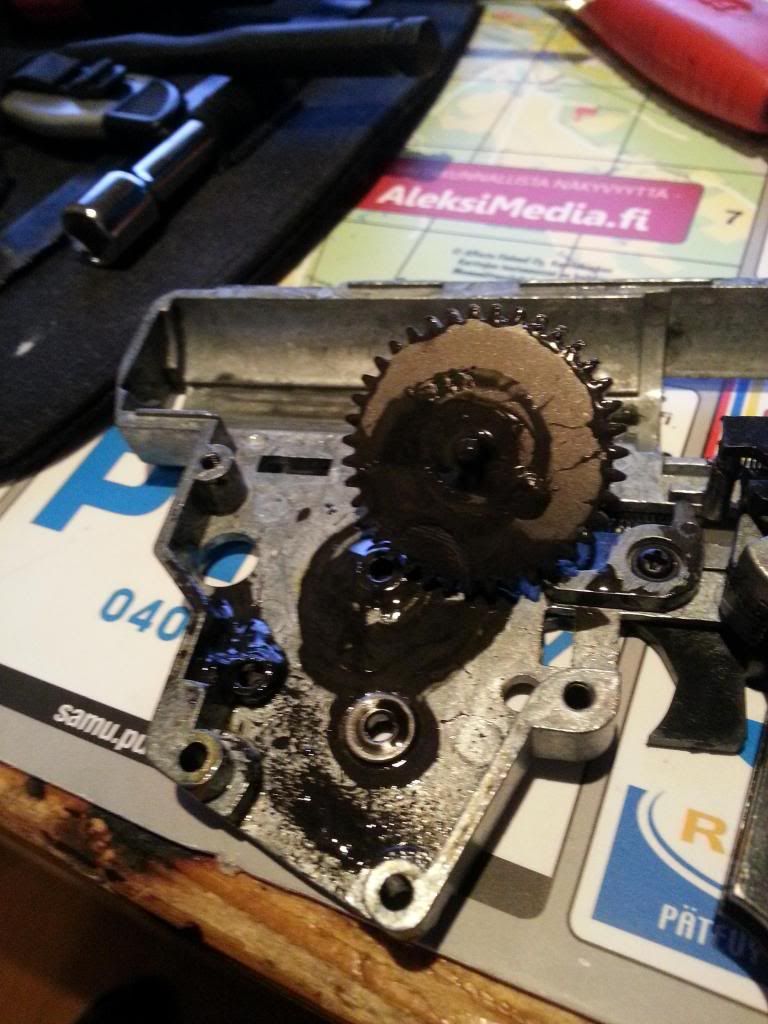

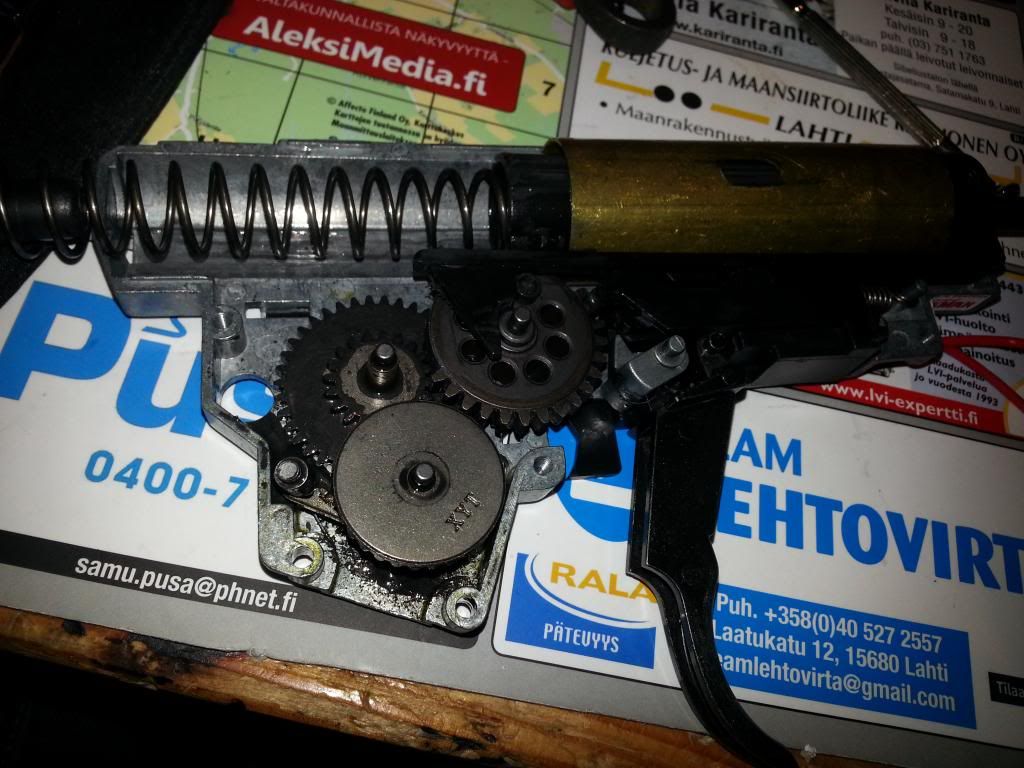

Nojoo, urakka eteni ja ase alkoi olemaan aika päreinä pöydällä. Päästiin mechaan saakka joka näytti tältä.

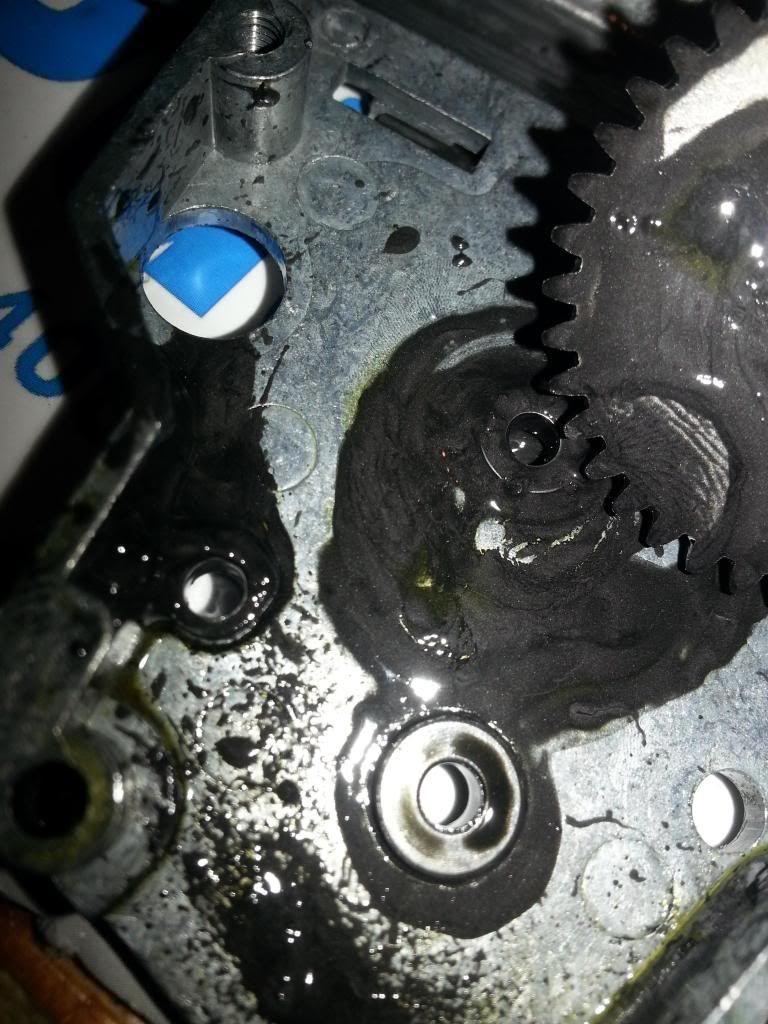

Rataslaatikko vain tyhjäksi, kunnos katsoin käsiäni ja nostin rattaat pois. Saatoin vain todeta että Galaxyn tehtaalla täytyy olla diili virenojan tsernon pohjamudan käyttöön rattaiden liukasteena. Kyseinen rasva oli jotain erittän sitkeää, tod näk samaa akselivaseliinia jota näet ja voit kokea esimerkiksi rekan perävaunuissa.

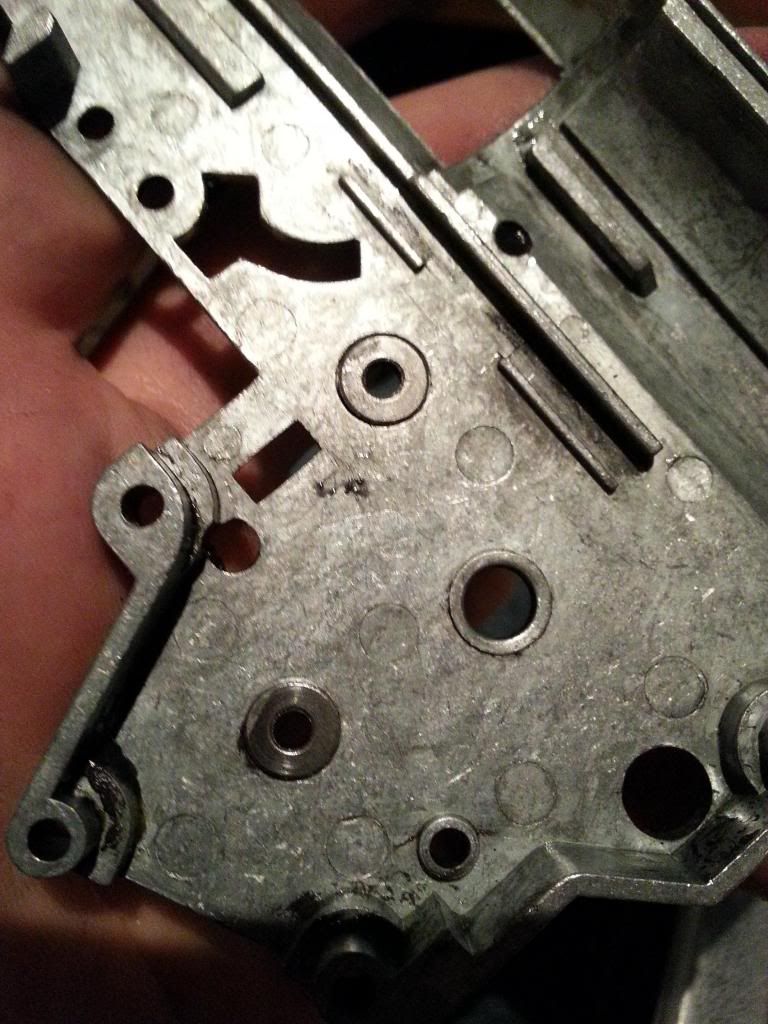

Laakerikolojen senkkaukset olivat myös aika 5/5 työjälkeä, niitä ei siis oltu kaikkia tehty, tai jos oli 2 promillen humala voinee selittää asian. Tämä ei kuitenkaan haittaa, kun systeemin saa shimmittämällä pelaamaan. Shimmejähän rataslaatikossa oli kaiken kaikkiaan n.4kpl avaushetkellä, laakerit olivat metallia! OOH! Sisäosat ovat laadultaan OK. XYT-rattaat, metalliset laakerit, nylonmäntä(?), laadukkaan oloinen tappedplate ja teräksinen ratashaka. Suutinkin on varsin tiivis.


No, mitä mä sitten teen. Tietysti parantelen.
Tässä vähän kuvaa osavalinnoista.
-Magic Box 106ms AKS74U:ssa kronottanut jousi
-Dboys rattaat, SHS-bevelillä
-Elementin lightweight mäntä
-Elementin silent head-männäpää laakerilla
-galaxyn jousenohjain
-Galaxyn sylinteri
-Galaxyn Sylinteripää
-Galaxyn suutin
-Galaxyn tappedplate
-Galaxy laakerit

-Johdotukset uusitaan tod näk 18AWG:ksi tai 16AWG:ksi, riippuen mahtuuko 16AWG johdotukset hyvin rungon ja rataslaatikon väliin
-Mahdollisesti sylinteri vaihtuu AKS-74U ylijääneeseen sylinteriin
-Mahdollisesti AKSU:n piippu todella lyhyen mp5k piipun tilalle.
-Short stroukataan sectorgearia ja mäntää kahden hampaan verran, jolloin tehot ovat pyssyssä n.90-95ms tuolla 106ms kronottavalla jousella (toivottavasti)
-Galaxyn moottorin puhdistus ja shimmitys.
-Mosfet
-Deanssit liittimiksi
-Sorbo ja AOE


HAKUSESSA PROJEKTIIN!!

-Äänenvaimenninadapteri!!
-100-150mm äänenvaimennin!
-Mahdollisesti ehjä marui Kurz ylärunko!
-MARUIN MOOTTORIANKKURI, joka sopii mp5k:hon.

Jos lukijoilta löytyy kaapinpohjalta, laitelkaa yv. En maksa rojuista mitään riistohintoja.


Yhteenvetona, en todellakaan suosittele aloittelijaa ostamaan kyseistä röpötintä. Ihan oikeesti. Perjaatteessa tän kyseisen lafkan kannattas myydä nää pyssy "TEE-SE-ITSE" sarjana niin on pienempi riski että mitään menee paskaksi ensikäytössä. Muutoin ihan laadukkaan oloinen piiska.

[TyyppiTyyppinen]

itelläkin tuli tehtaan pohjamudat mieleen ku näki ton... Itkitkö vai nauroitko ku purit tota?

[V0hveli]

Perin ikävää sotkua oli!

[miggara]

Madbullin laadukkaat rasvat oli sisässä. Laakerista en osaa sanoa mitään

[Telchar]

Mittailin huvikseni paljonko toi mun tykki vie virtaa. Tässäpä on sitten todistettu että sarrrrjalla ampuminen on ekologisempaa





Aseessa siis rofia tasan 25 r/s täydellä akulla, mutta suutin vuotaa, joten lähdöt ovat reilusti alle 100 m/s. Eipä toi akku ole ottanu itteensä vaikka purkuvirta ylittää 40C ekalla laukauksella. Mittaus on siis tehty 0.005 ohmin shunt-vastuksella ja Arduino microlla, mikä ulosti datan serialin kautta open officen taulukointiohjelmaan. Jotta kuvaajasta tuli jotenkin järkevän näköinen, kuvaajan pisteet on laskettu 35 mittaustuloksen keskiarvoista.

[JuuS0]

Heh, joopa joo. Ihan ensteks olin et:






Mut sit toisaalta olihan tuo vallan mielenkiintosta. Kivan taulukonkin olit tehny.

[Telchar]

Mut sit toisaalta olihan tuo vallan mielenkiintosta. Kivan taulukonkin olit tehny.

Fiksuimmat bursti-piirit perustuu just tohon virran mittaamiseen. Meinasin heittää cut off leverin pois ja toteuttaa semi/burstin virtapiikkien mittamisella, jolloin voin kytkeä liipasimen voima-anturiin. Kevyellä liipasimen vedolla ase ampuu semiä ja voimakkaalla sarjaa. Kätevää tässä on se, että semillä moottori voidaan pysäyttää lähelle virran huippuarvoa (=jousi vireessä), jolloin semiviive lyhenee huomattavasti. Ase lataa uuden kuulan jokaisen laukauksen jälkeen eikä ennen laukausta kuten perus AEG:ssä.

[Leiska]

Täytyy myöntää et omalla tavallaan kyl melko coolia ja mielenkiintoista shittiä ainakin teorian tasolla! Käytäntöön uskon vasta kun nään toimivan

[TyyppiTyyppinen]

Oon kuullut et tollain ois kyll olemas vaik aika raketti tiedettä ku joka 3. sana jotain scifi-sanastoa..

[V0hveli]

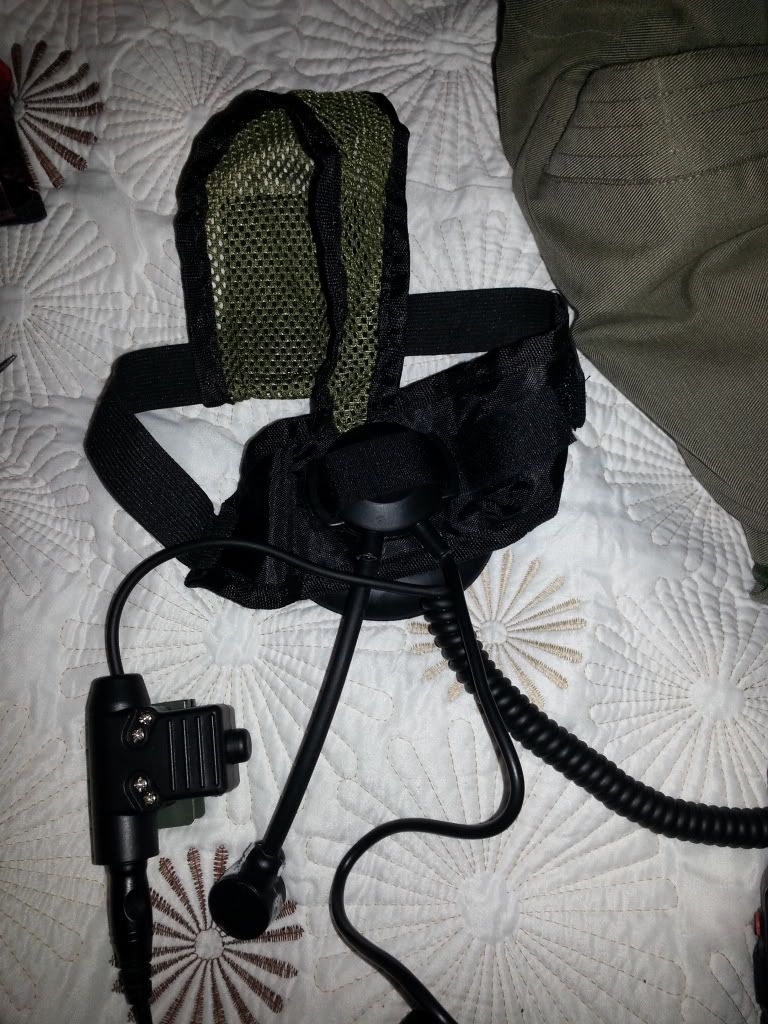

Tuli taas touhuttua. Eilen tuli puolasta kurja paketti. Elementin headset ja kai saman valmistajan PTT kenwood liittimellä.

Ei muuten toiminut out of the box.

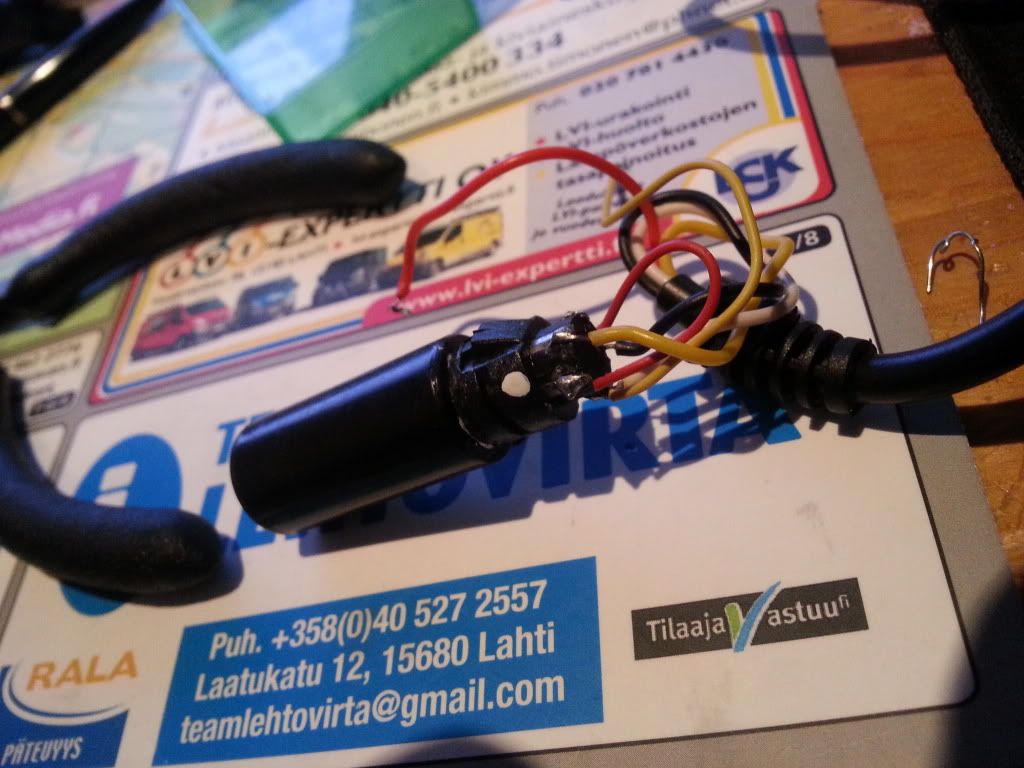

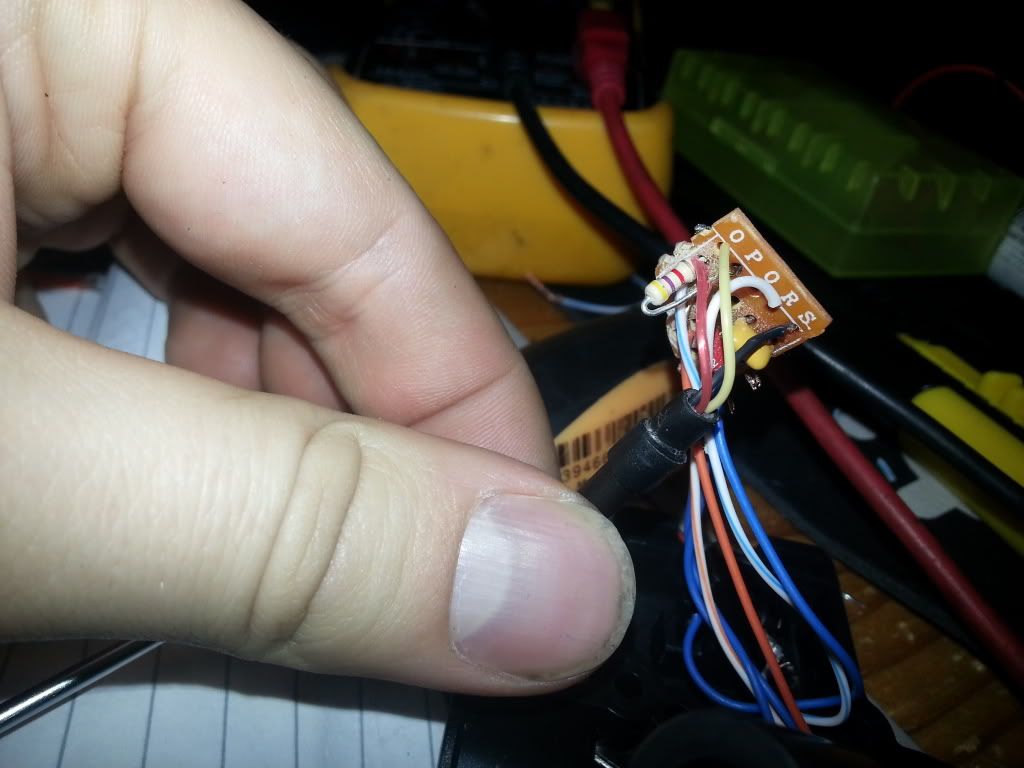

Tältä näytti PTT sisältä. Johdot kolvattu pitkin jätän sanomatta mitä, sinne tänne lätkitty. Ensin virittelin vekottimen melkein toimimaan vertailemalla radion liittimen johdotuskaaviota. Ei toiminut silti kuten piti.

Jätin asian asettumaan yön yli ja tänään päätin että perkele sen pitää toimia lauantaina.

Kaivoin radioon kuuluvan monofonin kaapista ja ruuvasin auki. Totesin että samaa monofonin piiriä soveltamalla saan PTT:n toimimaan.
Tässä vaiheessa Marssin Hirsimetsäntielle Bebekille ostelemaan.

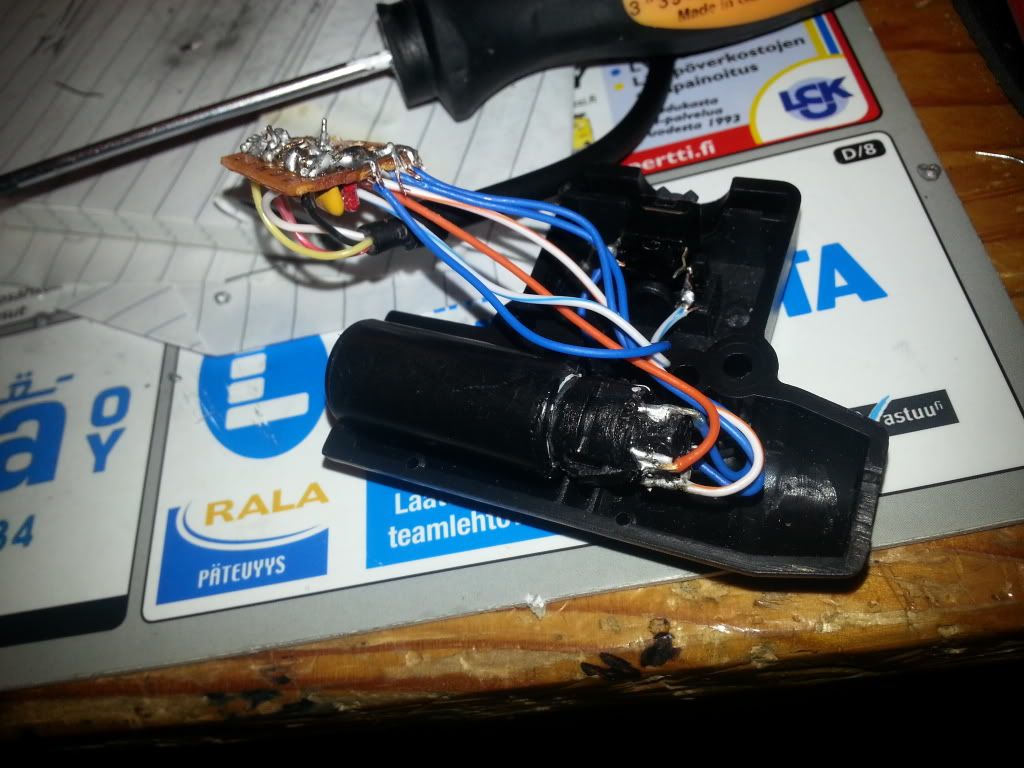

Noh. Lopputuloksen PTT toimii. Näyttää nyt tältä:




Tässävaiheessa kovaa testiä ja mitä hemmettiä, Headsetin kytkiessä PTT:hen lähetti radio jatkuvasti. Voi perkule.
Noh, totesin että PTT on pakko olla kunnossa mittailujen jälkeen joten seuraavaksi levitin headsetin.
Kaiutin ja mikrofoni oli liimattu läjään, joten otin kuumailmahöpeltimen käyttöön ja kampesin kuoret auki.

Seuraavaksi sain todeta että alkuperäinen kaiutin oli kuraa samoin kuin alkuperäinen mikrofoni. Otinkin suolistetusta monofonista (laadukas) kaiuttimen ja mikrofonin ja asensin nämä vanhojen tilalle. Samalla huomasin että johdotukset menivät headsetissa ristiin, joten ne sitten myös korjasin.

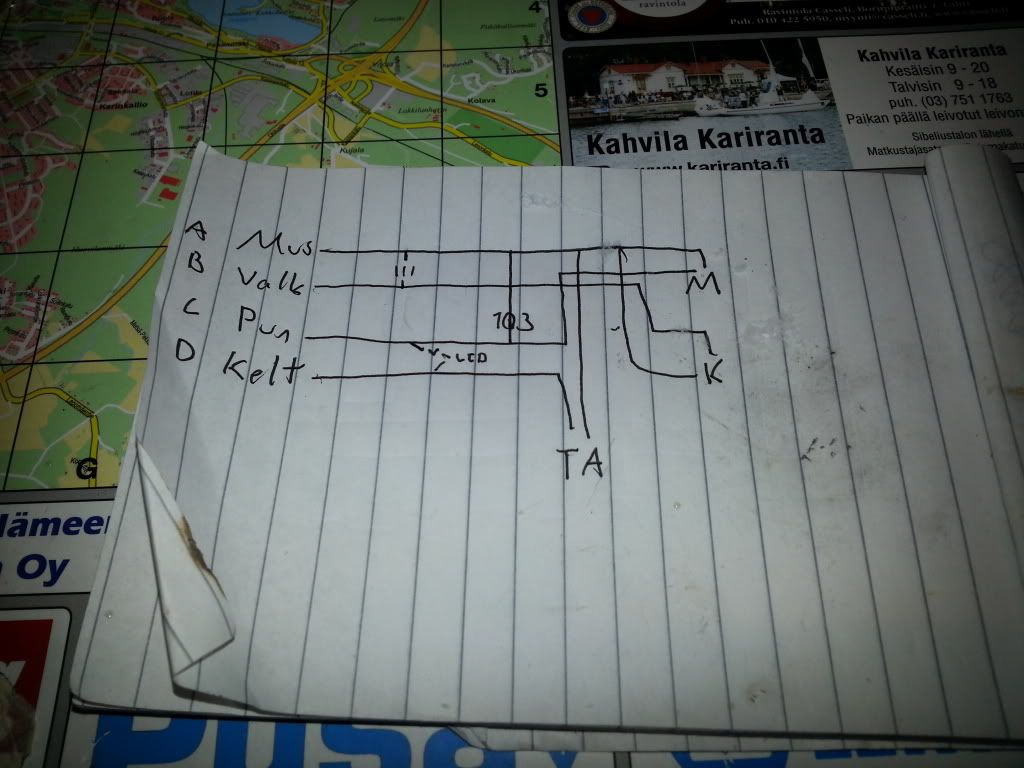

Viimeiseksi vielä kytkentäkaavio, joka laadittu standardien mukaisen HiHa:n mukaan. Nytpä toimii, perkule.

[Hulk]

Headsetin kytkiessä PTT:hen lähetti radio jatkuvasti.

Sun tangentissa oleva liitin ei sovi käyttämääsi radiopuhelimeen. Tää on todettu miljoona kertaa ennenkin ja näköjään taas kerran. Sillon kun radio lähettää headsetin ollessa kokonaisuudessaan siinä kiinni, ilman että tangenttia painaa, on liitin väärä, eikä vika ole headsetissä itsessään.
Kenwoodin liitin käy vain kenwoodin puhelimeen. Vaikka se tuntuu menevän johonkin Cobriin niin se ei silti niissä toimi.
Vanhemmissa Cobrissa toimii vain ICOM 2 pin ja uudemmissa Motorola 1 pin.

Mut ei siinä, onneks nyt löyty ratkaisu tohonkin ongelmaan. Itehän olisin tilannu vaan uuden..

[V0hveli]

Muuten hyvä Hulk, mutta nyt tää toimii. Ei ollut oikeassa järestyksessä nuo kolvaukset. Mullahan tosiaan on baofeng joka käyttää kenwood-liitintä.
